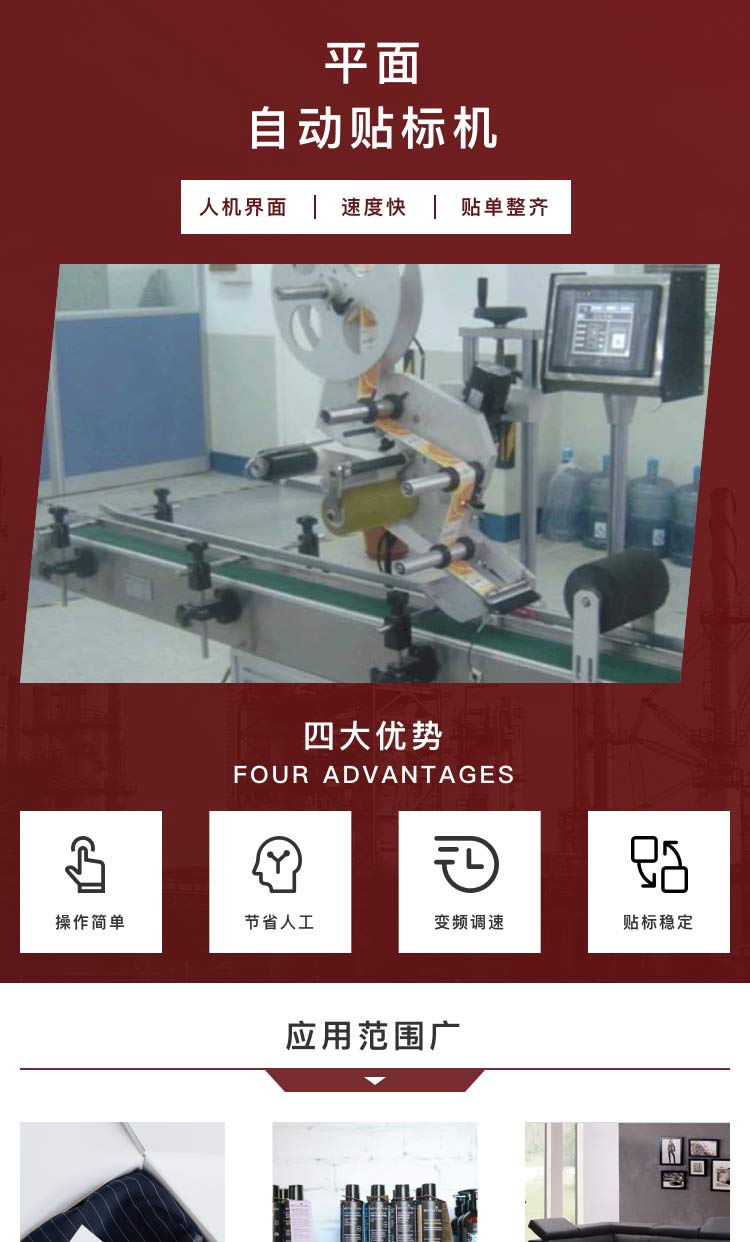

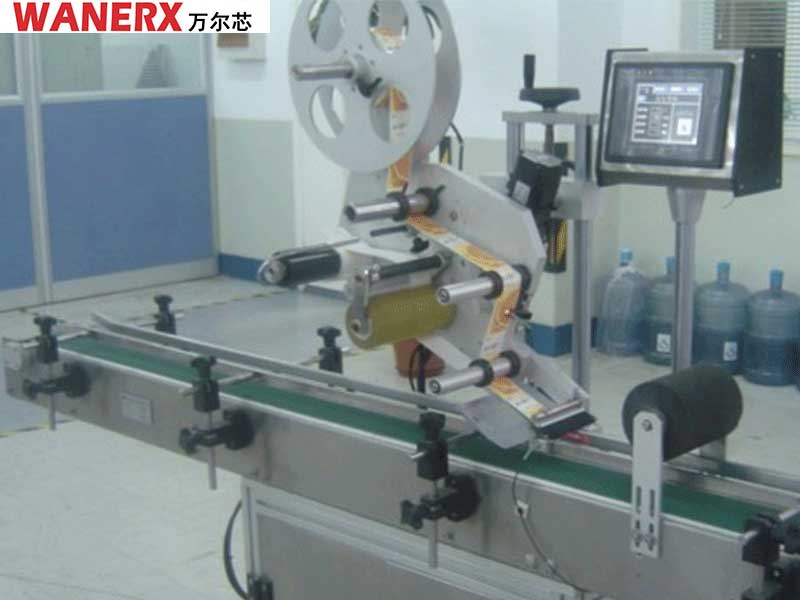

平面貼標機設備特點

1、操作簡單:操作界面簡單易懂,操作者經過短時間培訓即可上崗。

2、可節省大量人工成本與管理成本:本機使用2名員工即可完成全部工作(包括送料、擺料、機器維護、收料、裝箱等工作,可視不同情況分配,如果連接生產線,則還可以減少使用者人數),可以減少管理者大量管理工作。

貼標機的技術

制藥業常用的"自動小圓瓶送料、貼標、及入托系統"，制藥業為藥品包裝防開封常用的"自動雙對角封口貼標機"；日化業常用的"自動大圓瓶貼標機"及"自動單/雙側面貼標機"制卡行業常用的"自動智能卡打碼、檢測、貼標及包裝系統"；煙草業作物流管理用的"自動條碼打印貼標機"及相關物流系統的配套和整合石化業用的"大型標簽貼標機"及為跟蹤物流信息用的"自動資料打印貼標機"電子業為產品跟蹤而常用的"自動條碼及資料打印貼標機"l 電池生產行業常用的"自動貼標及標簽收縮系統"。

酒業及化妝品業為更提高產品形象而常用的"高精度本體定位貼標系統"

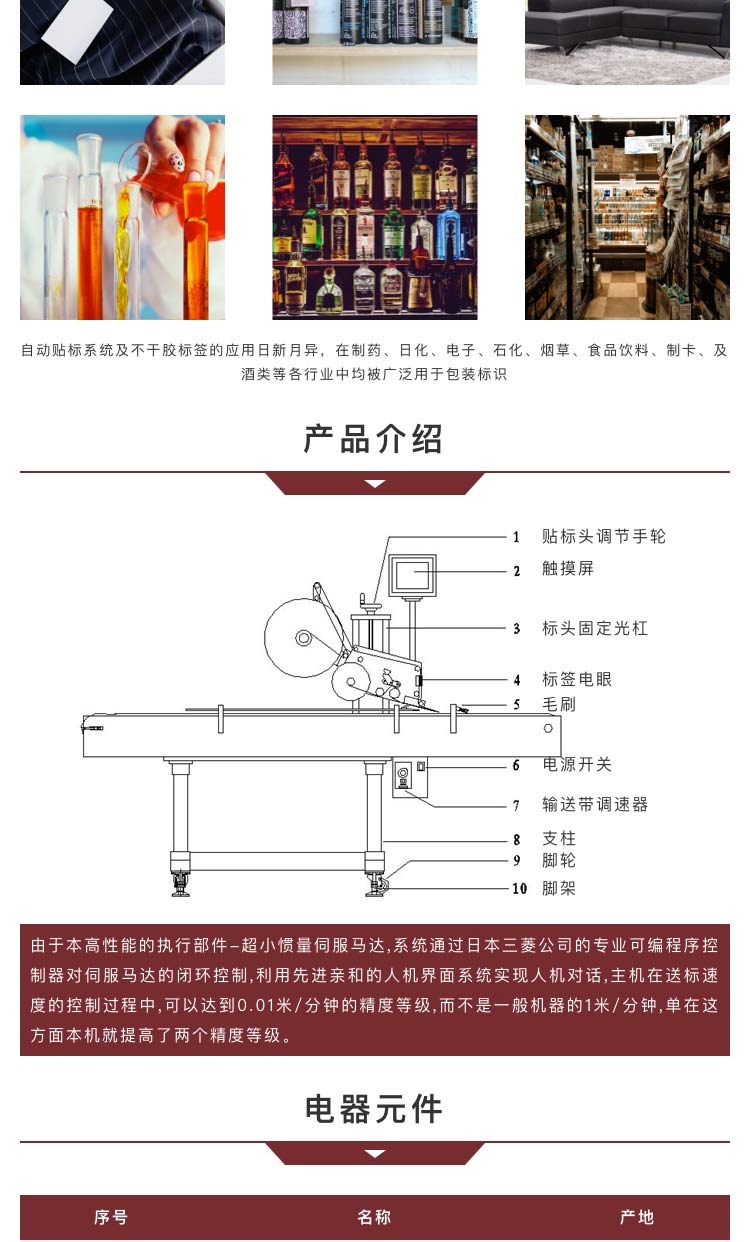

1 – 貼標頭調節手輪 2 – 觸摸屏 3 – 標頭固定光杠 4 – 標簽電眼 5 – 毛刷 6 – 電源開關 7 – 輸送帶調速器 8 – 支柱 9 – 腳輪 10 – 腳架 11 – 被貼物護欄 12 – 輸送帶

平面貼標機方案介紹

4.1概述與基本組成

A:主機

750W日本松下超小慣量伺服馬達,松下伺服放大器

日本三菱變頻器

日本松下馬達

德國西門子可編程控制器(PLC)

臺灣ev人機界面

日本OPTESX 標簽傳感器

日本OPTESX 產品檢測光電開關

B: 機械部分

輸送機構:松下交流馬達,三菱變頻器調速。

4.2 貼標機性能特點

A:本機性能解釋

由于本高性能的執行部件-超小慣量伺服馬達,系統通過日本三菱公司的專業可編程序控制器對伺服馬達的閉環控制,利用先進親和的人機界面系統實現人機對話,主機在送標速度的控制過程中,可以達到0.01米/分鐘的精度等級,而不是一般機器的1米/分鐘,單在這方面本機就提高了兩個精度等級。

B:本機的性能比較

本機是采用超小慣量伺服馬達,而大部分貼標機仍然采用的是步進馬達。

本機采用PLC 控制,而不是一般的單片機控制。

本機的人機界面是真正意義上的數字控制,而不是簡單的顯示功能。

C: 輸送機構: 進口交流馬達,變頻器調速。

大功率的交流馬達,加上大容量的變頻器調速,利于提高貼標精度。

本機在貼標過程中,測物光電開關的位置可以調節,可以做到零延遲,因此本機可以實現零間距貼標,大大提高貼標速度,以往的貼標機多數是測物光電開關不動,采用延時控制,即當測物光電開關發出信號后,系統延遲出標,但如果在這個過程中,系統電壓發生變化,或是輸送機構的負荷發生變化,那么標簽的貼標位置就會產生較大的偏差。

D:貼標機構

貼標頭多維空間調整,可以任意調整貼標角度,便于粘貼各種高難度的標簽;整機機械結構采用加強剛性設計,簡潔、穩重。

4.3技術參數:

◆產品尺寸:高2-40 長20-250 寬20-250

◆標簽尺寸:高20-80MM 寬20MM-80MM

◆貼標速度:40-150瓶/分(貼標速度可調,與物料及標簽尺寸有關)◆貼標精度:±1mm◆電 源: 220V 50/60HZ 0.75KW

◆外形尺寸:(L)1800mm×(W)1000mm×(H)1250mm

結構及功能特點

整個電控系統由西門子PLC控制,采用進口觸摸屏,操作方便l 更具人性化的觸摸式控制屏:全中文顯示、操作簡單直觀、功能齊全,并帶自動故障檢測提示功能l 具有記憶存儲程序功能,可存儲50組參數.且可為不同程序命名.更換不同 規格或采用不同的生產能力,只需調整不同的參數即可,不必再次調整,大大提高工作效率l 采用世界馳名的日本三洋伺服電機控制的送標器,高耐磨的金鋼砂驅動輥和可自動調整平行的壓輥組成卷標機構,不易老化,耐磨損。

采用三菱變頻器和三菱交流電機,實現變頻調速,穩定性和可靠性高l 防止可能由標簽卷所引至的漏貼、錯貼、重貼等問題的設計特點。

標簽智能管理(標簽快用完時自動報警或停機)

預警提示功能(自動檢測貼標機狀況,出現故障自動報警并提示處理信息)l 除送標器外其它部分電氣元件也全部采用進口的,如:可變頻器、主電機采用日本三菱公司的,光電器件采用SICK,電氣開關采用法國TE的;日本松下或德國西門子的PLC控制整個系統。

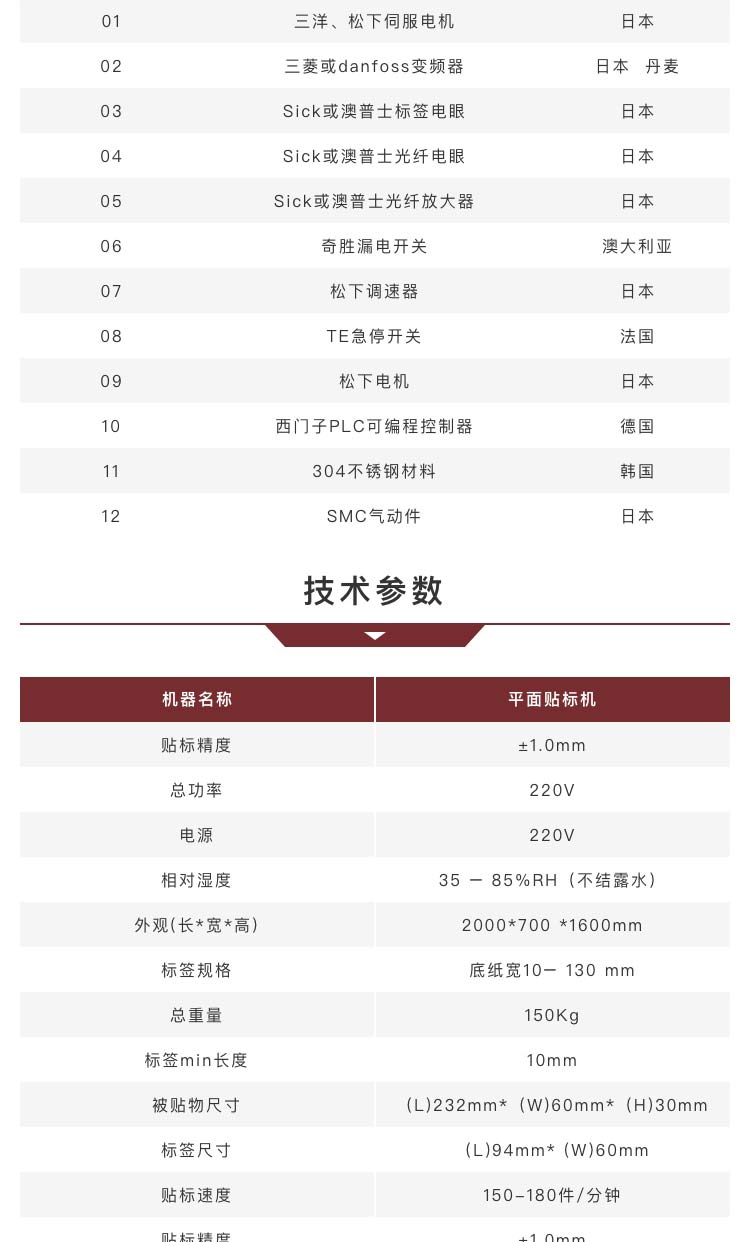

序號 名稱 產地

1 三洋、松下伺服電機 日本

2三菱或danfoss變頻器 日本、丹麥

3 Sick或澳普士標簽電眼 日本

4 Sick或澳普士光纖電眼 日本

5 Sick或澳普士光纖放大器 日本

6 奇勝漏電開關 澳大利亞

8 松下調速器 日本

9 TE急停開關 法國

10 松下電機 日本

11 西門子PLC可編程控制器 德國

12 304不銹鋼材料 韓國

13 SMC氣動件 日本

控制性能優勢

方式----觸控屏操控面板,西門子PLC控制

電機----采用三菱公司的變頻器,調速方式為先進的變頻調速,可靠性、穩定性世界馳名

貼標頭----采用世界上處于優勢地位的松下伺服電機送標器,其穩定性好、可靠性、耐用性非常高。

標簽卷動結構----耐磨性好
